 Схемы для электрических и электрогазовых плит Ново-Вятка, Электра, Rika(Рика)

(Часто запрашиваемые электрические схемы устройств. Для других моделей по запросу servis@rikakirov.ru или написать в форме заказа "Запрос схемы плиты" в конце этой страницы)


Схемы для бытовых электроплит Ново-Вятка

скачать электрическую схему для моделей: Нововятка ЭКС, Нововятка Классик

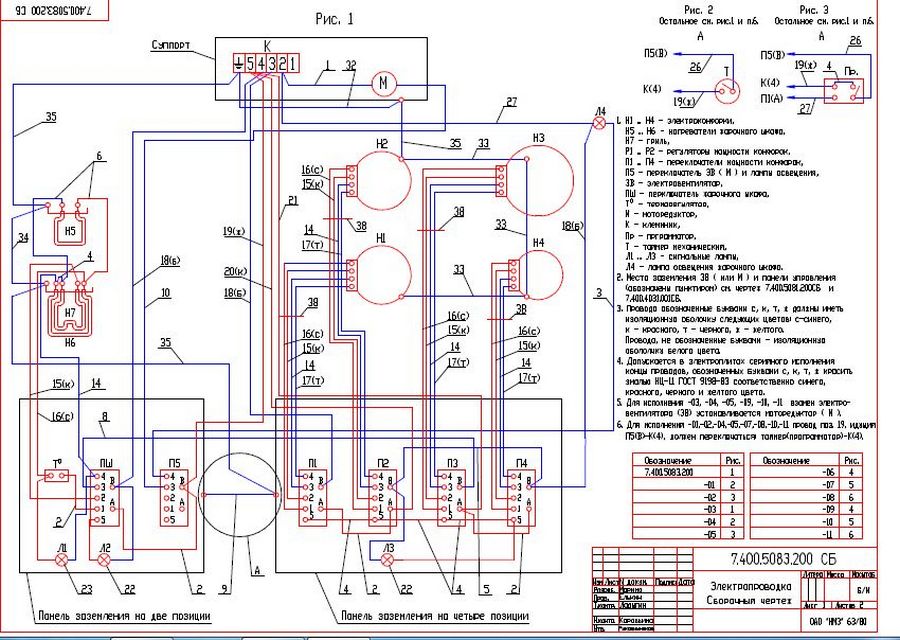

Электрическая схема плиты Нововятка ЭКС (....Скачать схему....)

Электрическая схема плиты Нововятка Классик (....Скачать схему....)

Электрическая схема подключения плиты Ново-Вятка Классик  для следующих деталей:

1) Подключение переключателя мощности ПМ3 для духовки электрической плиты Ново-Вятка Классик /...купить переключатель ПМ3 Ново-Вятка Классик .../

2) Подключение переключателя мощности ПМ7 для конфорки электроплиты Ново-Вятка Классик  /...купить переключатель ПМ7 (856) Ново-Вятка Классик .../

3) Подключение КОНФОРОК для электрической плиты Ново-Вятка Классик  /...купить КОНФОРКИ Ново-Вятка Классик.../

4) Подключение ТЭНа верхнего с грилем для  электроплиты Ново-Вятка Классик  /...купить ТЭН верхний с грилем Ново-Вятка Классик.../

5) Подключение ТЭНа нижнего standart для электрической плиты Ново-Вятка Классик   /...купить ТЭН нижнего Ново-Вятка Классик.../

6) Подключение терморегулятора духового шкафа для  электроплиты Ново-Вятка Классик  /...купить терморегулятор духового шкафа Ново-Вятка Классик.../

7) Подключение светосигнальной арматуры для электрической плиты Ново-Вятка Классик  /...купить светосигнальную арматуру Ново-Вятка Классик.../


Схемы для бытовых газоэлектртрических плит Ново-Вятка

скачать электрическую схему для моделей: Нововятка "Мастерица"

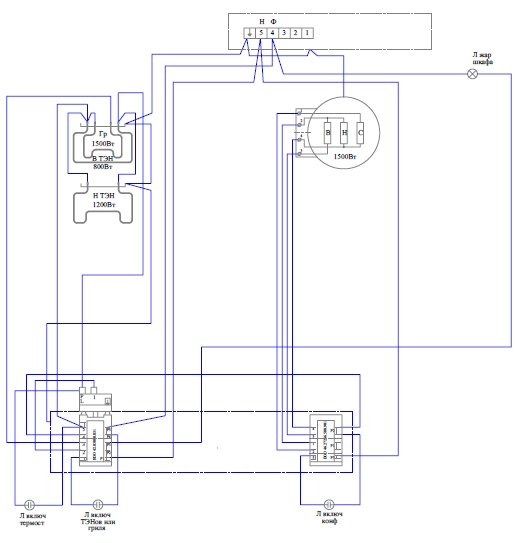

Электрическая схема плиты Нововятка "Мастерица" модель 120, 160, 188 (....Скачать схему....)


Схемы для бытовых электроплит Электра

скачать электрическую схему для моделей: Электра 1001 М, Электра 1001, Электра 1002

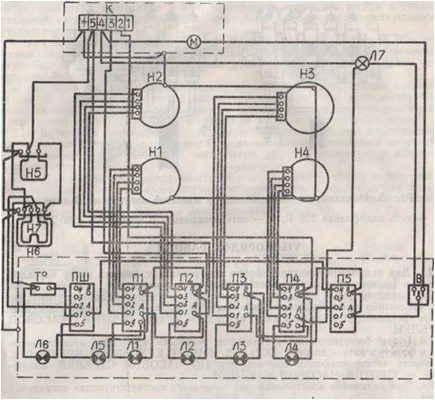

Электрическая схема Электра 1001 М (....Скачать схему....)

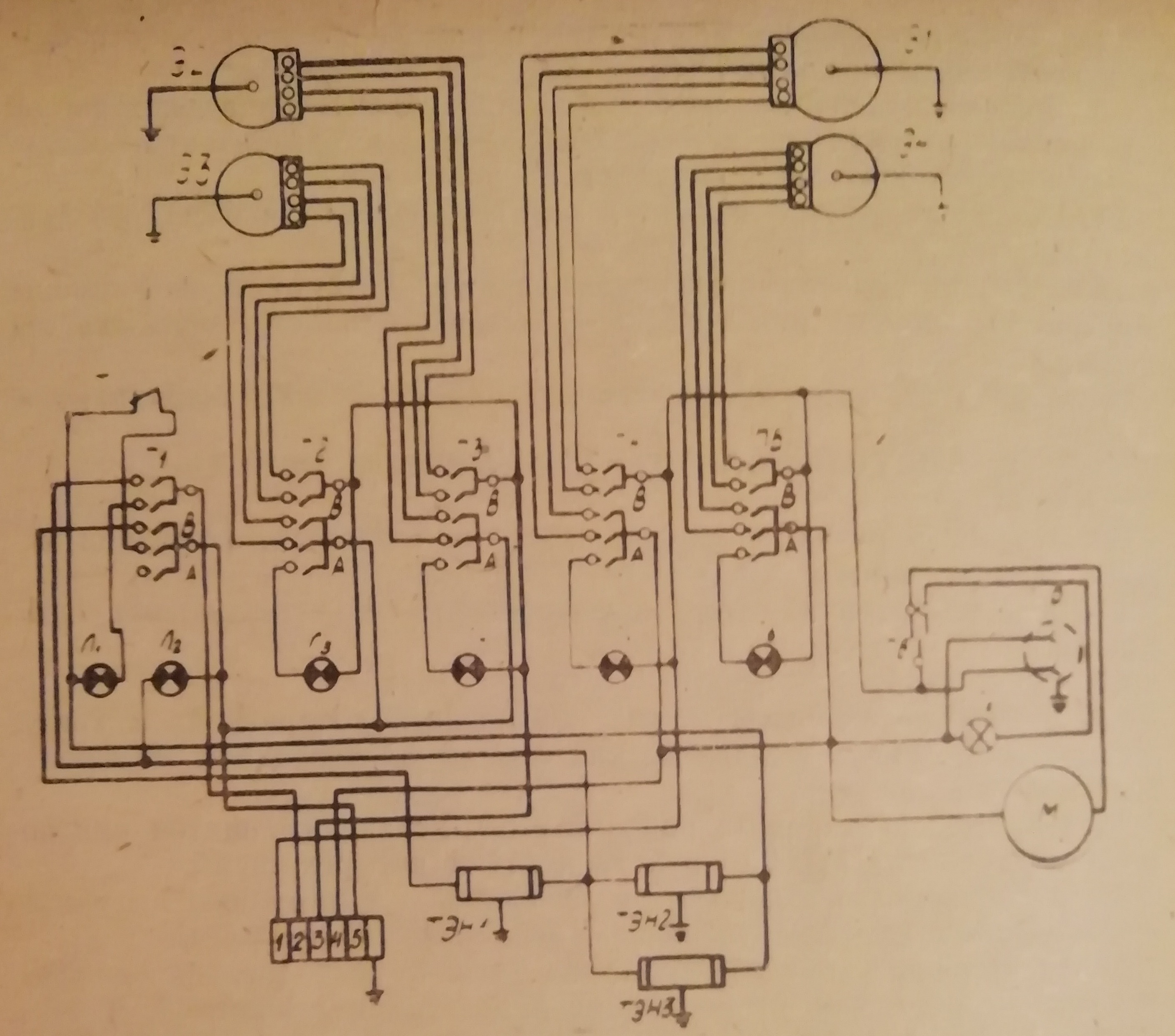

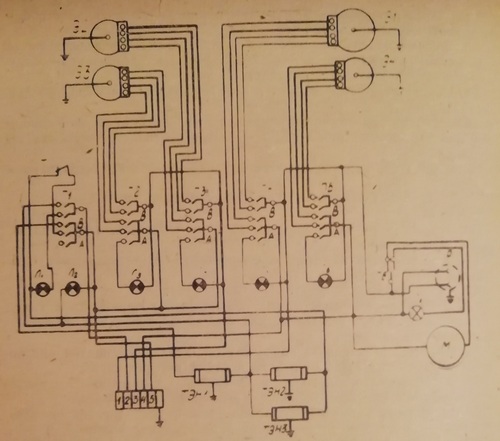

Электрическая схема Электра 1001 (....Скачать схему....)

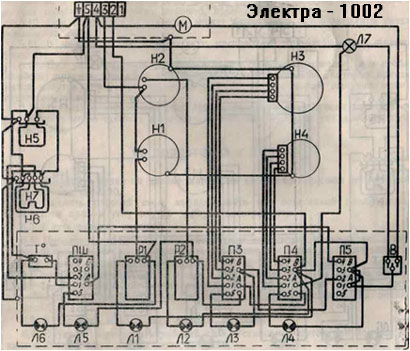

Электрическая схема Электра 1002 (....Скачать схему....)


Схемы для электрических бытовых плит Rika(Рика)

скачать электрическую схему для моделей: Rika (Рика) С 007, Rika (Рика) С 010, Rika (Рика) Э061, Rika (Рика) Э062, Rika (Рика) Э063




Электрическая схема плиты Rika (Рика) С007 (....Скачать схему....)



 Электрическая схема подключения для электрогазовой плиты Rika (Рика) С 007 следующих деталей:

1) Подключение переключателя мощности ПМ3 EGO для духовки электрической плиты Rika (Рика) С 007 /...купить переключатель ПМ3 EGO Rika (Рика) С 007.../

2) Подключение переключателя мощности ПМ7 (856)  для конфорки электрической плиты Rika (Рика) С 007 /...купить переключатель ПМ7 (856) (Рика) С 007.../

3) Подключение КОНФОРКИ ф 180 1.5/220 с кольцом для электрической плиты Rika (Рика) С 007 /...купить КОНФОРКУ ф 180 1.5/220 Rika (Рика) С 007.../

4) Подключение КОНФОРКИ ф 145 1.0/220 с кольцом для электрической плиты Rika (Рика) С 007 /...купить КОНФОРКУ ф 145 1.0/220 Rika (Рика) С 007.../

5) Подключение ТЭНа верхнего для электрической плиты Rika (Рика) С 007 /...купить ТЭН верхнего Rika (Рика) С 007.../

6) Подключение ТЭНа нижнего standart для электрической плиты Rika (Рика) С 007 /...купить ТЭН нижнего standart Rika (Рика) С 007.../

7) Подключение терморегулятора духового шкафа для электрической плиты Rika (Рика) С 007 /...купить терморегулятор духового шкафа Rika (Рика) С 007.../

8) Подключение светосигнальной арматуры для электрической плиты Rika (Рика) С 007 /...купить светосигнальную арматуру Rika (Рика) С 007.../

9) Подключение лампы в сборе для электрической плиты Rika (Рика) С 007 /...купить Лампу в сборе Rika (Рика) С 007.../




Электрическая схема плиты Rika (Рика) С010 (....Скачать схему....)



Электрическая схема подключения для электрогазовой плиты Rika (Рика) С 010 следующих деталей:

1) Подключение переключателя мощности ПМ3 EGO для духовки электрической плиты Rika (Рика) С 010 /...купить переключатель ПМ3 EGO Rika (Рика) С 010.../

2) Подключение переключателя мощности ПМ7 (856)  для конфорки электрической плиты Rika (Рика) С 010 /...купить переключатель ПМ7 (856) (Рика) С 010.../

3) Подключение КОНФОРКИ ф 220 2.0/220 с кольцом для электрической плиты Rika (Рика) С 010 /...купить КОНФОРКУ ф 220 2.0/220 Rika (Рика) С 010.../

4) Подключение КОНФОРКИ ф 180 1.5/220 с кольцом для электрической плиты Rika (Рика) С 010 /...купить КОНФОРКУ ф 180 1.5/220 Rika (Рика) С 010.../

5) Подключение КОНФОРКИ ф 145 1.0/220 с кольцом для электрической плиты Rika (Рика) С 010 /...купить КОНФОРКУ ф 145 1.0/220 Rika (Рика) С 010.../

6) Подключение ТЭНа верхнего для электрической плиты Rika (Рика) С 010 /...купить ТЭН верхнего Rika (Рика) С 010.../

7) Подключение ТЭНа нижнего standart для электрической плиты Rika (Рика) С 010 /...купить ТЭН нижнего standart Rika (Рика) С 010.../

8) Подключение терморегулятора духового шкафа для электрической плиты Rika (Рика) С 010 /...купить терморегулятор духового шкафа Rika (Рика) С 010.../

9) Подключение светосигнальной арматуры для электрической плиты Rika (Рика) С 010 /...купить светосигнальную арматуру Rika (Рика) С 010.../

10) Подключение лампы в сборе для электрической плиты Rika (Рика) С 010 /...купить Лампу в сборе Rika (Рика) С 010.../




Электрическая схема плиты Rika (Рика) Э061 (....Скачать схему....)



Электрическая схема плиты Rika (Рика) Э062 (....Скачать схему....)





Электрическая схема плиты Rika (Рика) Э063 (....Скачать схему....)


Электрическая схема электрической плиты Rika (Рика) П108 (....Скачать схему....)




Схемы для газоэлектрических бытовых плит Rika(Рика)

скачать электрическую схему для моделей: Rika (Рика) М026, Rika (Рика) М188




Электрическая схема газоэлектрической плиты Rika (Рика) М026 (....Скачать схему....)

Электрическая схема подключения для электрогазовой плиты Rika (Рика) М 026 следующих деталей:

1) Подключение переключателя мощности ПМ3 EGO для духовки электрогазовой плиты Rika (Рика) М 026 /...купить переключатель ПМ3 EGO Rika (Рика) М 026.../

2) Подключение переключателя мощности ПМ7 (856)  для конфорки электрогазовой плиты Rika (Рика) М 026 /...купить переключатель ПМ7 (856) (Рика) М 026.../

3) Подключение КОНФОРКИ ф 180 1.5/220 с кольцом для электрогазовой плиты Rika (Рика) М 026 /...купить КОНФОРКУ ф 180 1.5/220 Rika (Рика) М 026.../

4) Подключение ТЭНа верхнего с грилем standart для электрогазовой плиты Rika (Рика) М 026 /...купить ТЭН верхнего с грилем standart Rika (Рика) М 026.../

5) Подключение ТЭНа нижнего standart для электрогазовой плиты Rika (Рика) М 026 /...купить ТЭН нижнего standart Rika (Рика) М 026.../

6) Подключение терморегулятора духового шкафа для электрогазовой плиты Rika (Рика) М 026 /...купить терморегулятор духового шкафа Rika (Рика) М 026.../

7) Подключение светосигнальной арматуры для электрогазовой плиты Rika (Рика) М 026 /...купить светосигнальную арматуру Rika (Рика) М 026.../

8) Подключение лампы в сборе для электрогазовой плиты Rika (Рика) М 026 /...купить Лампу в сборе Rika (Рика) М 026.../



Электрическая схема газоэлектрической плиты Rika (Рика) М188 (...Скачать схему...)



Электрическая схема подключения плиты Rika (Рика) М 188  для следующих деталей:

1) Подключение переключателя мощности ПМ3 EGO для духовки электрогазовой плиты Rika (Рика) М 188 /...купить переключатель ПМ3 EGO Rika (Рика) М 188.../

2) Подключение переключателя мощности ПМ7 (856)  для конфорки электрогазовой плиты Rika (Рика) М 188 /...купить переключатель ПМ7 (856) (Рика) М 188.../

3) Подключение КОНФОРКИ ф 180 1.5/220 с кольцом для электрогазовой плиты Rika (Рика) М 188 /...купить КОНФОРКУ ф 180 1.5/220 Rika (Рика) М 188.../

4) Подключение ТЭНа верхнего с грилем standart для электрогазовой плиты Rika (Рика) М 188 /...купить ТЭН верхнего с грилем standart Rika (Рика) М 188.../

5) Подключение ТЭНа нижнего standart для электрогазовой плиты Rika (Рика) М 188  /...купить ТЭН нижнего standart Rika (Рика) М 188.../

6) Подключение терморегулятора духового шкафа для электрогазовой плиты Rika (Рика) М 188 /...купить терморегулятор духового шкафа Rika (Рика) М 188.../

7) Подключение светосигнальной арматуры для электрогазовой плиты Rika (Рика) М 188 /...купить светосигнальную арматуру Rika (Рика) М 188.../

8) Подключение переключателя мощности ПМ2 EGO электрогазовой плиты Rika (Рика) М 188 /...купить переключатель ПМ2 EGO Rika (Рика) М 188.../

9) Подключение электровентилятора (конвекция) электрогазовой плиты Rika (Рика) М 188 /...купить электровентилятор Rika (Рика) М 188.../

10) Подключение блока розжига 3,4-х горелочный электрогазовой плиты Rika (Рика) М 188 /...купить блок розжига 3,4-х горелочный Rika (Рика) М 188.../

11) Подключение лампы в сборе для электрогазовой плиты Rika (Рика) М 188 /...купить Лампу в сборе Rika (Рика) М 026.../
