СХЕМА подключения переключателя конфорок ПМ7

Схема подключения - Переключатель ПМ 7 (856) (Чугунная конфорка)

Переключатель ПМ 7 (856) предназначен для регулировки режимов нагрева конфорки чугунной и пирокерамической (стеклокерамическая плита Рика). Переключатели устанавливали 3 видов. На ранних моделях были установлены переключатели немецкого производства EGO. В дальнейшем на производстве было принято решение по замене таких переключателей на более бюджетный вариант Китайского производства ПМ 7 (856). Затем произошла модификация и улучшения качества переключателей ПМ 7 (856). Они и устанавливаются по сей день. Переключателей ПМ 7 (856) B полностью взаимозаменяемы на переключатели устанавливаемые на плиты Рика ранее. Но все же возникают вопросы у потребителей, так как переключатель отличается по внешнему виду и имеет некоторые конструкционные отличия. Для этого наши специалисты составили простую схему подключения для переключателя конфорок. По этой схеме даже не профессиональный специалист может произвести замену. Мы настаиваем в любом случае для замены и ремонта электрических собственно любых плит, обращаться только в специализированную и сертифицированную службу сервиса или квалифицированному специалисту. Во избежании несчастных или не предвиденных случаев.

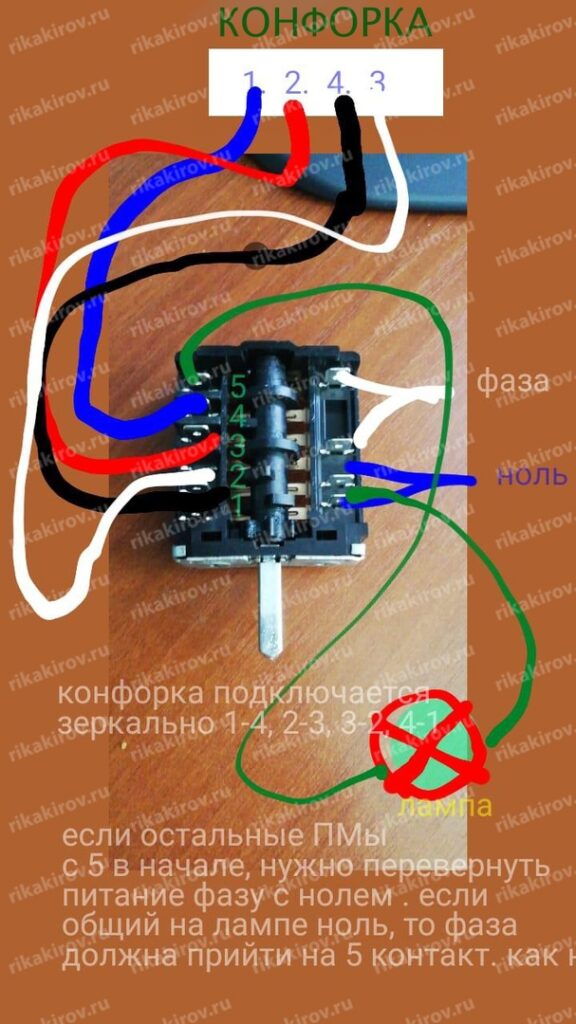

Фото схемы подключения

Конфорка подключается зеркально номера на схеме.

зеленый цвет : Переключатель ПМ7 (856) B ;

Фиолетовые цифры: Чугунная конфорка.

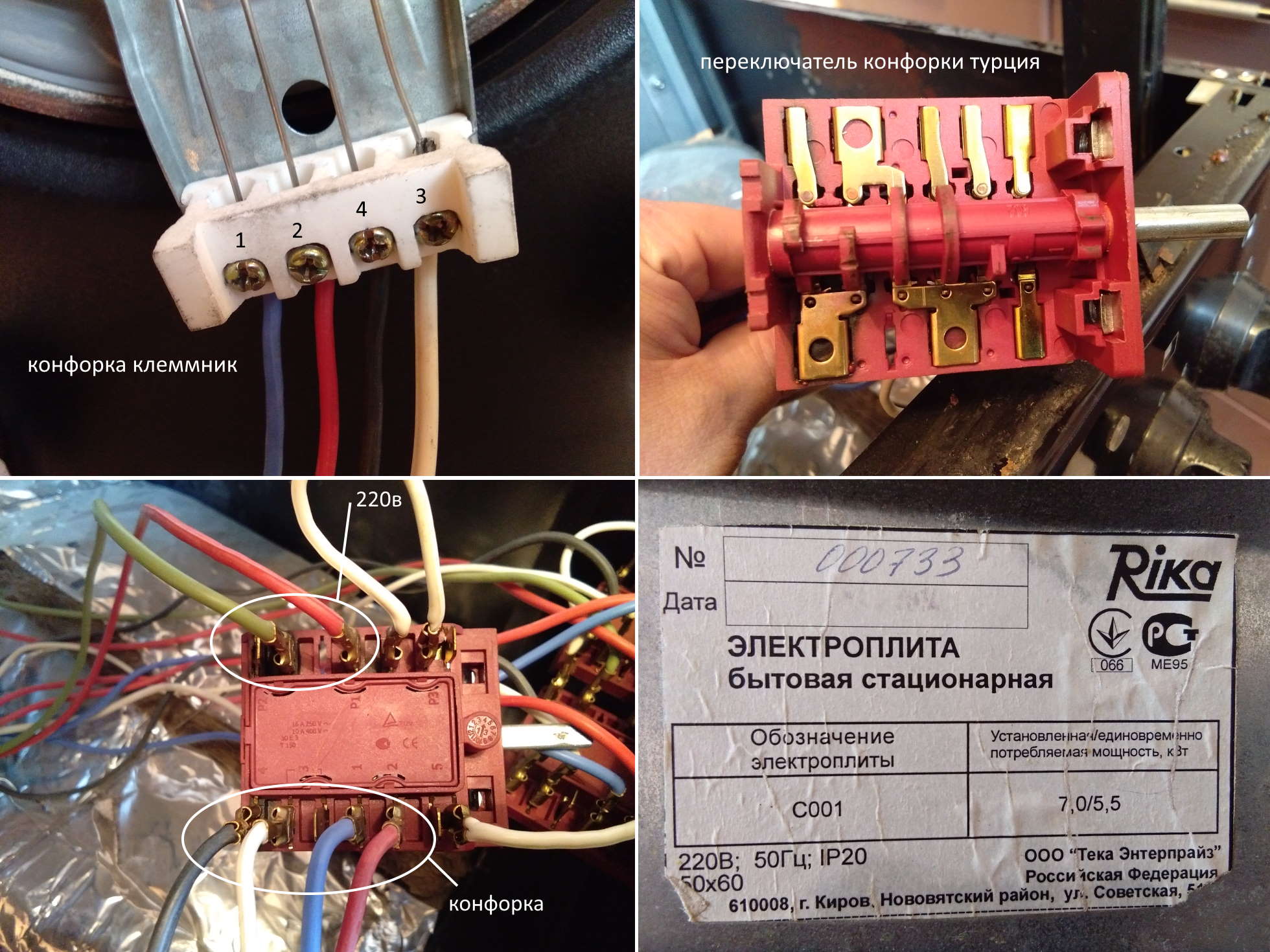

ПЕРЕКЛЮЧАТЕЛЬ ПМ 7 ТУРЦИЯ
